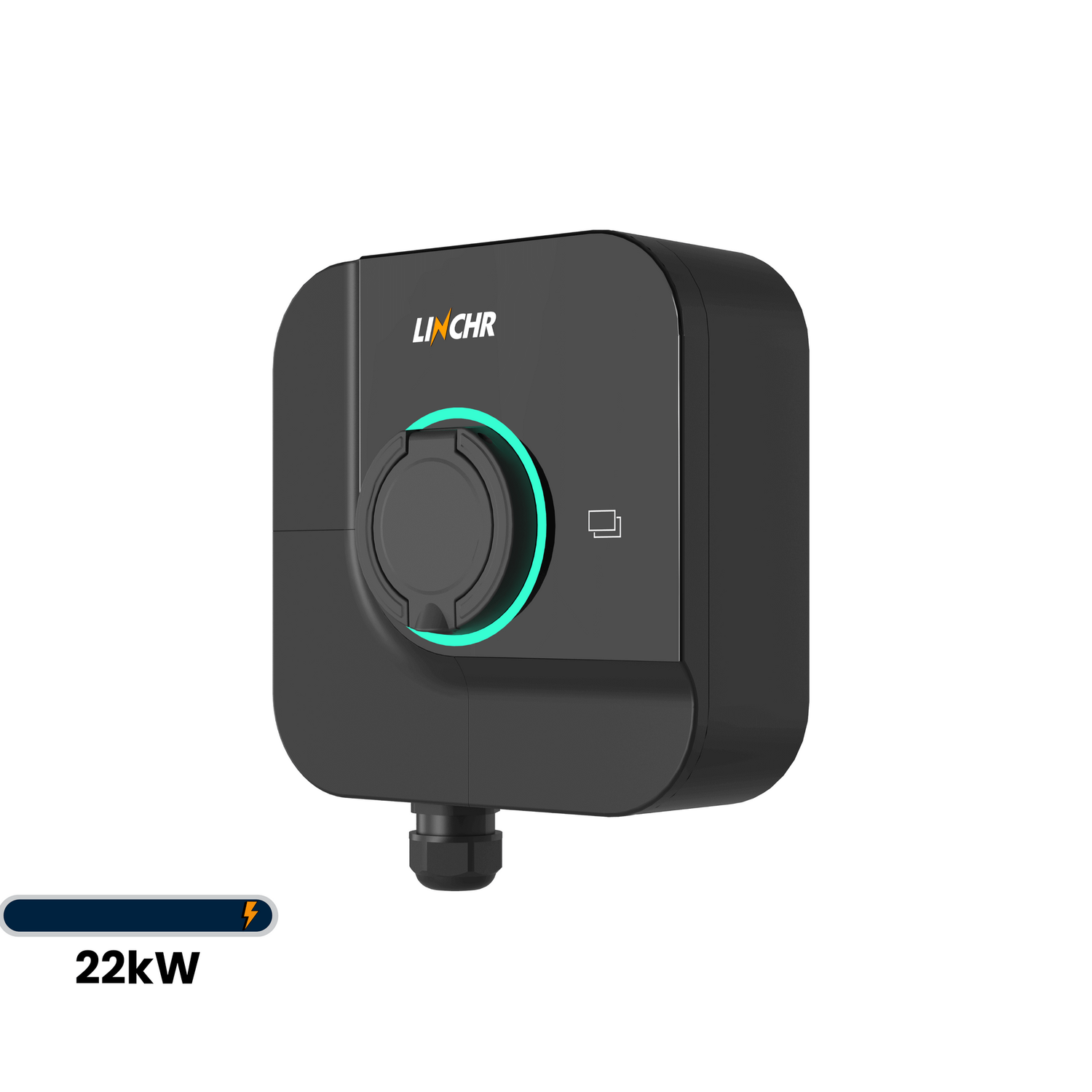

Linkcharging H-Serie | Wallbox | 32A 22kW 3Phasig | Typ2 | 4G, WLAN, APP, RFID, OCPP 1.6 | Solar

Linkcharging H Series Wallbox | 32A 22KW 3Phasig | Typ2 | 4G, WLAN, RFID, OCPP 1.6

Diese Wallbox ist förderfähig nach KFW442 Model in der KFW-Liste: Linkcharging Technology Company Limited Mit Typ2 Kabel: LCHS22C Mit Typ2 Steckdose: LCHS22B

Leistungsübersicht: (ausführliche technische Daten finden Sie unten auf dieser Seite)

Ladestrom	32A
Ladeleistung	22kW
Anzahl Phasen	3
Steckertyp Fahrzeug	Typ2
Schutzklasse	IP66

Vorteile im Überblick:

• Witterungsbeständig
• RFID-Zugangskontrolle
• 4G Kommunikation
• WLAN & App-Steuerung
• Intelligente Steuerung von Solaranlagen
• Gleichstromschutzschalter integriert - RCD (FI) Typ B (30mA AC / 6mA DC)
• Erdungsschutz integriert - offener PEN-Leiterschutz

Produktbeschreibung:

Die Linkcharging H-Serie Wallbox wurdr für den privaten und gewerblichen Gebrauch entwickelt und bietet Ladeleistungen bis zu 22 kW. Diese Wallbox ist ideal für den Einsatz im Freien geeignet.

Weltweit wurden bereits über 800.000 Linkcharging Ladestationen verkauft und installiert, wodurch Linkcharging zu einem führenden Anbieter von Ladelösungen und einem wichtigen Partner beim Ausbau der Ladeinfrastruktur geworden ist.

Die Wallbox kann sowohl an der Wand als auch auf einem einfachen Sockel montiert werden. Der Ladevorgang kann durch die Verwendung einer RFID-Karte oder einer App gestartet und beendet werden. Alternativ kann auch ein OCPP-Backend für Fernbedienung und Abrechnungszwecke genutzt werden.

Mit weniger als 8 Watt Leistung im Standby-Modus ist die H-Serie äußerst energieeffizient. Zudem wird eine hohe Datenintegrität und Sicherheit der Benutzer während des Ladevorgangs gewährleistet.

Die LINCHR H-Serie ist intelligent und passt sich allen Elektrofahrzeugen an. Dank ihrer kompakten Abmessungen und ihres minimalistischen Designs kann sie problemlos in jeder Garage oder an einer Außenwand/Fassade installiert werden. Die H-Serie in elegantem Schwarz wurde gemäß den britischen Vorschriften gebaut und verfügt über einen integrierten RCD-Schutz vom Typ B sowie einen offenen PEN-Leiterschutz von deutschen Herstellern.

Energiemanagement:

Das Ladegerät verfügt über einen externen Anschluss, der optional mit einem intelligenten externen Stromzähler (Smart Meter) verbunden werden kann.

Das Ladegerät wird über einen externen Anschluss (RS485) mit einem Stromzähler oder Stromwandler verbunden, um die Stromenergie effizient zu verteilen.

Das Ladegerät erkennt die verfügbare Leistung des Netzstroms und passt die Ladeleistung in Echtzeit entsprechend der verbleibenden Leistung anderer Verbraucher an (Lastausgleich).

Die Installation des Smart-Meters ist für eine geschulte Elektrofachkraft ein Kinderspiel.

Ein Beispiel für eine einphasige Installation:

Wenn die vom Stromnetz bereitgestellte Leistung 3,7 kW beträgt, kann das Ladegerät den Ladevorgang mit einer Ladeleistung von 3,7 kW (Stromstärke 16 A) durchführen.

Wenn zu diesem Zeitpunkt andere Lasten im selben Stromnetz 2 kW Leistung verbrauchen, passt das Ladegerät die Ladeleistung automatisch gemäß der Energieverwaltungsstrategie an. Die vom Ladegerät verwendbare Ladeleistung beträgt dann 3,7 - 2 = 1,7 kW.

In diesem Fall lädt das Ladegerät das Elektrofahrzeug mit einer Leistung von 1,7 kW auf.

Solar-Steuerung:

Nutzen Sie die Sonnenenergie, um Ihr Auto direkt aufzuladen! Die LINCHR H-Serie kann innovativ an Ihre Solaranlage angeschlossen werden.

Neben einer freien Konfiguration stehen Ihnen drei Lademodi zur Verfügung: Schnell-, Eco- und Eco+.
Die Einstellungen können bequem über eine App oder über das Webinterface angepasst werden.

SCHNELL:
Laden Sie Ihr Fahrzeug schnell mit maximaler Leistung, ohne den vom Benutzer eingestellten maximalen Strom zu überschreiten.

ECO-MODUS:
Dieser Modus ermöglicht kontinuierliches Laden. Wenn ausreichend Sonnenenergie vorhanden ist, wird diese bevorzugt genutzt.
Wenn die Sonnenenergie nicht ausreicht, verwendet die Wallbox den restlich benötigten Anteil aus dem Stromnetz.

ECO+-MODUS:
Ein umweltfreundlicher und sparsamer Modus. Wenn genügend Sonnenenergie vorhanden ist, wird diese optimal genutzt.
Wenn die Sonnenenergie nicht ausreicht, gibt es eine festgelegte maximale Nicht-Solarstromaufnahme.
Wenn dieser Wert überschritten wird, wird der Ladevorgang unterbrochen.

OCCP:

Das Ladegerät ist mit einem OCPP-Server verbunden, der eine netzwerkbasierte Verwaltungslösung bietet. Über die OCPP-Softwareplattform (Backoffice) kann die Ladesitzung des Ladegeräts aus der Ferne gesteuert und verwaltet werden, einschließlich Ladeberechtigung und Berichterstellung. Das Ladegerät unterstützt ausschließlich das OCPP1.6J-Protokoll.

Integrierte Erdung:

Das Ladegerät verfügt über einen integrierten offenen PEN-Leiterschutz.

Kommunaktion:

Das Ladegerät verfügt über sechs Kommunikationsschnittstellen zur Verbindung nach außen:

• WiFi-Schnittstelle: wird verwendet, um die OCPP-Plattform zu verbinden;
• Ethernet-Schnittstelle: Wird verwendet, um die OCPP-Plattform anzuschließen oder die Vernetzung zwischen mehreren Ladegeräten über eine Schalttafel zu realisieren;
• 4G-Schnittstelle: wird verwendet, um die OCPP-Plattform zu verbinden;
• Bluetooth-Schnittstelle: wird verwendet, um eine mobile APP zu verbinden;
• RS485-Busschnittstelle: Wird verwendet, um einen externen Stromzähler oder Stromwandler anzuschließen und die Lastausgleichsfunktion zu realisieren.
• CAN-Bus-Schnittstelle: Wird für Werkzeugtests ab Werk verwendet.

Die Wallbox eignet sich sowohl für die Wandmontage, als auch für die einfache Sockelinstallation.

Hier finden Sie den passenden Standfuß für jede Wallbox - Hier klicken

Eigenschaften – Ladekabel & Stecker:

• Extrem flexibel bei niedrigen und hohen Temperaturen
• Öl- und chemikalienbeständig (Säure und Laugen)
• Hohe Alterungsbeständigkeit
• Herausragende elektrische und feuerbeständige Eigenschaften
• Flammwidrig und raucharm
• Temperaturbeständigkeit bis zu +260 °C

Technische Daten:

Lademodus	Mode 3
Stecker Fahrzeugseite	Typ2
Phasen Anzahl	3 (drei)
Ladeleistung	22kW
Ein/Ausgangs-Spannung	110-400V
Ladestrom	32A
RFID Zugang	Bis zu 50 verschiedene RFID Karten
Elektrische Absicherung	Gleich- und Wechselstromschutzschalter: RCD (FI) Typ B (30mA AC / 6mA DC)
Einstellbare Ladeleistung	2 / 4 / 6 / 8 / 10 / 13 / 16 / 24 / 32A
Länge des Kabels von Ladestation zum Fahrzeug	5m
Maße der Ladestation	260mm x 260mm x 100mm
Gewicht	ca. 5kg
Erdungsschutz integriert	O-PEN Schutz
Solarmodul-Kompatibilität	ECO, ECO+ und Schnellladung
Installationsnetzwerke	TN, IT, TT
Vernetzung	OCCP 1.6 Backend
Autorisierung	RFID & APP-Steuerung
Schutzgrad (Wetterschutz)	IP66, IK10
Winterfest / Frostfest	Ja - Gehäuse mit Dichtungsmembrane zum Druckausgleich
Flammschutz	Flammschutz UL94 V-0 (Höchste Flammschutz-Stufe)
Zertifikate	CE, UKCA, ROHS (TÜV)
Herstellergarantie	3 Jahre
Wandmontage möglich	Ja
Geeignet für alle Elektro- und Hybridfahrzeuge	Ja
Intuitives LED-Nutzerinterface	LED Statusanzeige
Wartungsfrei	Ja
Einfache und praktische Bedienung	Einstellbare Ladeleistung, Timer-Funktion
Hochwertige Materialen und Verarbeitung	ASA-Kunststoff und Aluminium

Liefer umfang:

• Wallbox
• Rfid Karten (2 Stück)
• Befestigungsmaterialien
• Gebrauchsanweisung
